Λεπτομέρειες:
|
| Κύκλος ζωής: | 100000 κύκλοι | Τάση & ρεύμα: | 250V 16A |
|---|---|---|---|
| Τύπος επαφής: | κανονικά κλειστά ή κανονικά ανοιχτά | Τύπος διακόπτη: | αυτόματη ή χειροκίνητη επαναφορά |
| ΤΑΡΜΑΤΟΡΙΚΗ ΕΠΙΤΡΟΠΗ: | 50-150℃ | ΠΕΡΙΠΤΩΣΗ: | Bakelite |
| Υψηλό φως: | αυτόματη επαναφορά του διακόπτη θερμικής προστασίας,Επικαιροποιημένη συσκευή προστασίας από θερμοκρασία,Ελεγκτής θερμοκρασίας TB05-BB5D |
||
Θερμοστάτης σειράς BW/ΚΣΔ9700 Θερμικός προστατευτής/BW9700 προστατευτής θερμοκρασίας
Θερμοστάτης σειράς H20,H21Αρχή και δομή
Η σειρά H20, H21 των καθολικών και ενισχυμένων προστατευτικών με μεγάλο μεταλλικό περίβλημα αποτελείται από το θερμικά αγωγό μεταλλικό περίβλημα, από δίμεταλλακτικά μέρη συγκολλημένα με σημείο επαφής από κράμα αργύρου,Διοχετικό στήριγμαΣε περίπτωση μη φυσιολογικής λειτουργίας, μαζί με την αύξηση της θερμοκρασίας του περιβάλλοντος στην καθορισμένη τιμή,Τα διμεταλλικά μέρη έχουν γρήγορη δράση.Όταν η συσκευή ψύχεται στην θερμοκρασία για ασφαλή λειτουργία, το σημείο επαφής θα κλείσει αυτόματα και θα επαναφέρει την κανονική λειτουργία.
Θερμικός προστατευτής σειράς H20,H21Προδιαγραφή
| Ηλεκτρικός βαθμός | Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 16A |
| Ελεύθερη θερμοκρασία | (30~150) ± 5°C· 5°C κάθε βήμα |
| Επαναφορά θερμοκρασίας | 2/3 της θερμοκρασίας δράσης με ανοχή ± 15°C. Η θερμοκρασία επαναφοράς μπορεί επίσης να παρέχεται σύμφωνα με τις απαιτήσεις των πελατών. |
| Χρόνος ζωής | 10000 φορές |
| Αντίσταση κλεισίματος επαφής | ≤ 50mΩ |
| Αντίσταση μόνωσης: | ≥ 100mΩ |
| Ηλεκτρική ισχύς: |
|
| UL Αριθμός αρχείου | Ε487478 |
| Πιστοποιητικό CQC αριθ. | Κεφάλαια 1 και 2 |
| Αριθμός πιστοποιητικού TUV | Β160592241002 |
Θερμικός προστατευτής της σειράς H20,H21s Διάσταση
| Σχήμα | Υπόθεση | Μέγεθος (mm) | πλάτος ((mm) | Υψόμετρο (mm) | Vol.&Current (Επεξεργασία) | Σημείωση: |
| H20 | Πλαστικό | 18.5 | 8 | 4 | Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 10A |
#20 3135, τέλος 5mm Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη |
| H21 | Χάλυβα | 18.5 | 7.3 | 3.8 | ||
| H21 | Χάλυβα | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Χάλυβα | 15 | 6.6 | 3.2 | Συνεχή 12V μέγιστο 12A· Συνεχή 24V μέγιστο 10A· AC-125V μέγιστο 8A· AC-250V |
#20 3135, #22 3266, #22 3135, τέλος 5mm Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη |

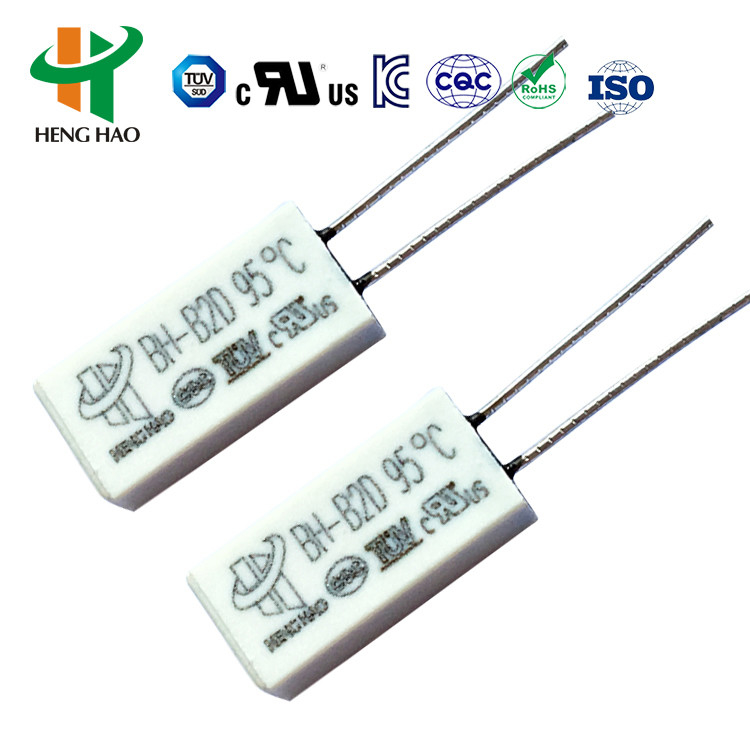

| BH-B2D | Πλαστικό | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Πλαστικό | 15 | 5.2 | 2.4 | Συνεχής 12V μέγιστο 4A· Συνεχής 24V μέγιστο 3A· AC-125V μέγιστο 3A· AC-250V μέγιστο 2A | 3266-AWG24#, 3135-AWG24# ή νικελική ταινία κανονικά, μήκος 70 mm ή σύμφωνα με τις απαιτήσεις του πελάτη |
H20,H21Προστατευτής θερμοκρασίας σειράς Εφαρμογή
Η σειρά H20, H21 εφαρμόζεται σε μπαταρίες φόρτισης, βαλαστήρα, μασάζ, μικροκινητήρα, μετασχηματιστή, ηλεκτρικά εργαλεία, θερμοηλεκτρικές συσκευές και όργανα κλπ.
3.1. Τύπος χειροκίνητης επαναφοράς: Τα συστατικά αισθητήρα θερμοκρασίας αποτελούνται από δίμεταλική ταινία. Όταν η θερμοκρασία φτάσει στο εύρος θερμοκρασίας δράσης, θα πηδήξει γρήγορα και ο κινητός δίσκος θα αποσυνδεθεί.Όταν η θερμοκρασία μειώνεται σε ένα σταθερό σημείο θερμοκρασίας, το σημείο επαφής δεν μπορεί να επαναφέρει μέχρι την επανασύνδεση του κυκλώματος πατώντας το κουμπί επαναφοράς.που επιτυγχάνουν τον σκοπό της σύνδεσης ή αποσύνδεσης του κυκλώματος και της επανεκκίνησης του κυκλώματος με χειροκίνητη επαναφορά. (Μηχαίρια υπενθύμιση: 1.Αυτός ο τύπος χειροκίνητου θερμοστάτη επαναφοράς μπορεί να επαναφέρει την θερμοκρασία όταν η θερμοκρασία μειώνεται κατά 20 °C μετά την ενεργοποίηση του snap με το πάτημα του κουμπιού επαναφοράς.Σε παρακαλώ μην χρησιμοποιείς πολύ δύναμη.2. Για να εξασφαλίζεται η κανονική λειτουργία, η απόσταση μεταξύ του κουμπιού επαναφοράς και του καλύπτη κλεισίματος δεν πρέπει να είναι μικρότερη από 20,4 mm.)
3.2. Τύπος χειροκίνητης επαναφοράς: Τα συστατικά αισθητήρα θερμοκρασίας αποτελούνται από δίμεταλική ταινία. Όταν η θερμοκρασία φτάσει στο εύρος θερμοκρασίας δράσης, θα πηδήξει γρήγορα και ο κινητός δίσκος θα αποσυνδεθεί.Όταν η θερμοκρασία μειώνεται σε ένα σταθερό σημείο θερμοκρασίας, το σημείο επαφής μπορεί να επαναφέρει αυτόματα και να αρχίσει να λειτουργεί.
Η έγκριση πιστοποίησης προϊόντος UL,CQC,TUV και RoHS.
