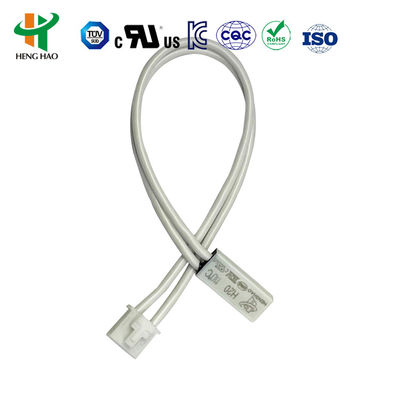

KSD9700 TB02-BB8D KW9700 Τερμοστάτη θερμικής ασφάλειας αυτόματης επαναφοράς
Οι σειρές BW & BH που μπορούν να προστατεύσουν από υπερβολικό ρεύμα και υπερβολική θερμοκρασία είναι σφραγισμένες σταθερά, με μικρή εσωτερική αντίσταση, χωρίς θόρυβο και επαναφορά αυτόματα.Όταν το ρεύμα διαπερνά το δίμεταλλο που είναι ευαίσθητο στη θερμοκρασία και το ρεύμαΗ σειρά BH είναι ασφαλέστερη από τις κανονικές προστατευτικές συσκευές,καθώς δεν υπάρχει καθυστέρηση επιρροής θερμοκρασίας υπό την προϋπόθεση ενός ξαφνικού μεγάλου ρεύματος.
Θερμοστάτης σειράς BHΠροδιαγραφή
Ηλεκτρική ικανότητα:
| Ηλεκτρικός βαθμός |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 16A |
| Ελεύθερη θερμοκρασία |
(30~150) ± 5°C· 5°C κάθε βήμα |
| Επαναφορά θερμοκρασίας |
2/3 της θερμοκρασίας δράσης με ανοχή ± 15°C. Η θερμοκρασία επαναφοράς μπορεί επίσης να παρέχεται σύμφωνα με τις απαιτήσεις των πελατών. |
| Χρόνος ζωής |
10000 φορές |
| Μέγεθος |
Διάταξη 1 - Διάταξη 2 |
| Σημείωση: |
# 22 3266, άκρη μισό tripping, μήκος είναι 70mm, ή σύμφωνα με τον πελάτη ς απαιτούν |
| UL Αριθμός αρχείου |
Ε487478 |
| Πιστοποιητικό CQC αριθ. |
Κεφάλαια 1 και 2 |
| Αριθμός πιστοποιητικού TUV |
Β160592241002 |
Θερμικοί προστατευτικοί μηχανισμοί της σειράς BHΔιάσταση
| Σχήμα |
Υπόθεση |
Μέγεθος (mm) |
πλάτος ((mm) |
Υψόμετρο (mm) |
Vol.&Current (Επεξεργασία) |
Σημείωση: |
| H20 |
Πλαστικό |
18.5 |
8 |
4 |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 10A |
#20 3135, τέλος 5mm
Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη
|
| H21 |
Χάλυβα |
18.5 |
7.3 |
3.8 |
| H21 |
Χάλυβα |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Χάλυβα |
15 |
6.6 |
3.2 |
Συνεχή 12V μέγιστο 12A· Συνεχή 24V μέγιστο 10A· AC-125V μέγιστο 8A· AC-250V |
#20 3135, #22 3266, #22 3135, τέλος 5mm
Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη
|
| BH-B2D |
Πλαστικό |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Πλαστικό |
15 |
5.2 |
2.4 |
Συνεχής 12V μέγιστο 4A· Συνεχής 24V μέγιστο 3A· AC-125V μέγιστο 3A· AC-250V μέγιστο 2A |
3266-AWG24#, 3135-AWG24# ή νικελική ταινία κανονικά, μήκος 70 mm ή σύμφωνα με τις απαιτήσεις του πελάτη |
Θερμοστάτης σειράς BHΕφαρμογή και καθοδήγηση
Θερμικοί προστατευτές σειράς BH, αποτελεσματικές αξιόπιστες συσκευές προστασίας ασφαλείας και συναγερμού, χρησιμοποιούνται ευρέως σε διάφορους τύπους κινητήρων ισχύος 1,5 ίππων,συσκευή φωτισμού, μηχανή συγκόλλησης με μετατροπέα, ισχύς διακόπτη,επαναφορτιζόμενη μπαταρία, βαλλάστ φθοριστικών λαμπτήρων,φορητά ηλεκτρικά εργαλεία, ηλεκτρικές συσκευές και άλλο ηλεκτρικό εξοπλισμό για την πρόληψη του υπερβολικού ρεύματος και της υπερθέρμανσης που προκαλείται από μη φυσιολογική κατάσταση εργασίας.5MPa είναι κατάλληλα για ενσωματωμένη εγκατάσταση πλαστικού κινητήρα.
| Κωδικός |
Θερμοκρασία |
Κωδικός |
Θερμοκρασία |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Θερμοστάτης σειράς BW/ΚΣΔ9700 Θερμικός προστατευτής/BW9700 προστατευτής θερμοκρασίας
Θερμοστάτης σειράς H20,H21Αρχή και δομή
Η σειρά H20, H21 των καθολικών και ενισχυμένων προστατευτικών με μεγάλο μεταλλικό περίβλημα αποτελείται από το θερμικά αγωγό μεταλλικό περίβλημα, από δίμεταλλακτικά μέρη συγκολλημένα με σημείο επαφής από κράμα αργύρου,Διοχετικό στήριγμαΣε περίπτωση μη φυσιολογικής λειτουργίας, μαζί με την αύξηση της θερμοκρασίας του περιβάλλοντος στην καθορισμένη τιμή,Τα διμεταλλικά μέρη έχουν γρήγορη δράση.Όταν η συσκευή ψύχεται στην θερμοκρασία για ασφαλή λειτουργία, το σημείο επαφής θα κλείσει αυτόματα και θα επαναφέρει την κανονική λειτουργία.
Θερμικός προστατευτής σειράς H20,H21Προδιαγραφή
| Ηλεκτρικός βαθμός |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 16A |
| Ελεύθερη θερμοκρασία |
(30~150) ± 5°C· 5°C κάθε βήμα |
| Επαναφορά θερμοκρασίας |
2/3 της θερμοκρασίας δράσης με ανοχή ± 15°C. Η θερμοκρασία επαναφοράς μπορεί επίσης να παρέχεται σύμφωνα με τις απαιτήσεις των πελατών. |
| Χρόνος ζωής |
10000 φορές |
| Αντίσταση κλεισίματος: |
≤ 50mΩ |
| Αντίσταση μόνωσης: |
≥ 100mΩ |
| Ηλεκτρική ισχύς: |
- AC1500V/1min χωρίς φαινόμενα βλάβης και αναλαμπής.
|
| UL Αριθμός αρχείου |
Ε487478 |
| Πιστοποιητικό CQC αριθ. |
Κεφάλαια 1 και 2 |
| Αριθμός πιστοποιητικού TUV |
Β160592241002 |
Θερμικός προστατευτής της σειράς H20,H21s Διάσταση
| Σχήμα |
Υπόθεση |
Μέγεθος (mm) |
πλάτος ((mm) |
Υψόμετρο (mm) |
Vol.&Current (Επεξεργασία) |
Σημείωση: |
| H20 |
Πλαστικό |
18.5 |
8 |
4 |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 10A |
#20 3135, τέλος 5mm
Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη
|
| H21 |
Χάλυβα |
18.5 |
7.3 |
3.8 |
| H21 |
Χάλυβα |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Χάλυβα |
15 |
6.6 |
3.2 |
Συνεχή 12V μέγιστο 12A· Συνεχή 24V μέγιστο 10A· AC-125V μέγιστο 8A· AC-250V |
#20 3135, #22 3266, #22 3135, τέλος 5mm
Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη
|
| BH-B2D |
Πλαστικό |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Πλαστικό |
15 |
5.2 |
2.4 |
Συνεχής 12V μέγιστο 4A· Συνεχής 24V μέγιστο 3A· AC-125V μέγιστο 3A· AC-250V μέγιστο 2A |
3266-AWG24#, 3135-AWG24# ή νικελική ταινία κανονικά, μήκος 70 mm ή σύμφωνα με τις απαιτήσεις του πελάτη |
H20,H21Προστατευτής θερμοκρασίας σειράς Εφαρμογή
Η σειρά H20, H21 εφαρμόζεται σε μπαταρίες φόρτισης, βαλαστήρα, μασάζ, μικροκινητήρα, μετασχηματιστή, ηλεκτρικά εργαλεία, θερμοηλεκτρικές συσκευές και όργανα κλπ.
Η έγκριση πιστοποίησης προϊόντος UL,CQC,TUV και RoHS.
