Θερμοστάτη με σύντομη δράση Θερμοστάτης Βιμεταλική θερμοστάτη Θερμική ασφάλεια
Η σειρά KW9700 που μπορεί να προστατεύσει από υπερβολικό ρεύμα και υπερβολική θερμοκρασία είναι σφραγισμένη σταθερά, μικρή εσωτερική αντίσταση, χωρίς θόρυβο και επαναφορά αυτόματα.Όταν το ρεύμα διαπερνά το δίμεταλλο που είναι ευαίσθητο στη θερμοκρασία και το ρεύμαΗ σειρά BH είναι ασφαλέστερη από τις κανονικές προστατευτικές συσκευές,καθώς δεν υπάρχει καθυστέρηση επιρροής θερμοκρασίας υπό την προϋπόθεση ενός ξαφνικού μεγάλου ρεύματος.
Θερμοστάτης σειράς BHΠροδιαγραφή
Ηλεκτρική ικανότητα:
| Ηλεκτρικός βαθμός |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 16A |
| Ελεύθερη θερμοκρασία |
(30~150) ± 5°C· 5°C κάθε βήμα |
| Επαναφορά θερμοκρασίας |
2/3 της θερμοκρασίας δράσης με ανοχή ± 15°C. Η θερμοκρασία επαναφοράς μπορεί επίσης να παρέχεται σύμφωνα με τις απαιτήσεις των πελατών. |
| Χρόνος ζωής |
10000 φορές |
| Μέγεθος |
Διάταξη 1 - Διάταξη 2 |
| Σημείωση: |
# 22 3266, άκρη μισό tripping, μήκος είναι 70mm, ή σύμφωνα με τον πελάτη ς απαιτούν |
| UL Αριθμός αρχείου |
Ε487478 |
| Πιστοποιητικό CQC αριθ. |
Κεφάλαια 1 και 2 |
| Αριθμός πιστοποιητικού TUV |
Β160592241002 |
Θερμικοί προστατευτές της σειράς KW9700Διάσταση
| Σχήμα |
Υπόθεση |
Μέγεθος (mm) |
πλάτος ((mm) |
Υψόμετρο (mm) |
Vol.&Current (Επεξεργασία) |
Σημείωση: |
| H20 |
Πλαστικό |
18.5 |
8 |
4 |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 10A |
#20 3135, τέλος 5mm
Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη
|
| H21 |
Χάλυβα |
18.5 |
7.3 |
3.8 |
| H21 |
Χάλυβα |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

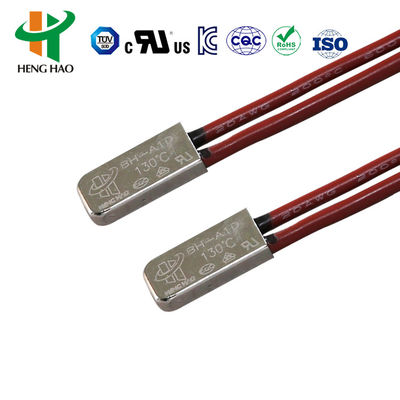

| BH-A1D |
Χάλυβα |
15 |
6.6 |
3.2 |
Συνεχή 12V μέγιστο 12A· Συνεχή 24V μέγιστο 10A· AC-125V μέγιστο 8A· AC-250V |
#20 3135, #22 3266, #22 3135, τέλος 5mm
Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη
|

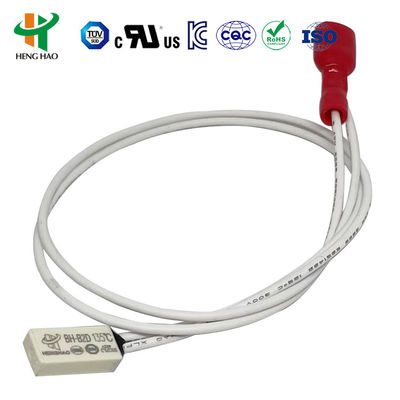

| BH-B2D |
Πλαστικό |
15 |
7.1 |
3.8 |

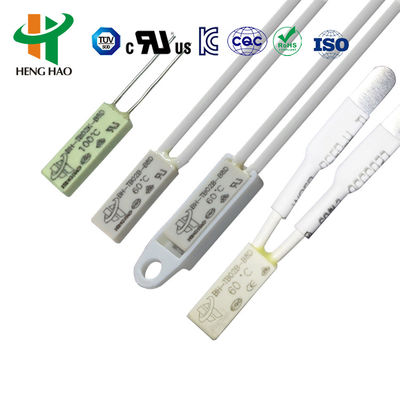

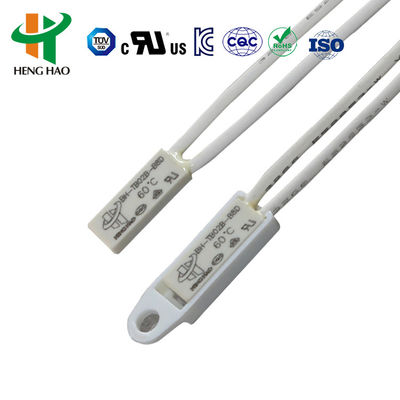

| BH-TB02B-B8D |
Πλαστικό |
15 |
5.2 |
2.4 |
Συνεχής 12V μέγιστο 4A· Συνεχής 24V μέγιστο 3A· AC-125V μέγιστο 3A· AC-250V μέγιστο 2A |
3266-AWG24#, 3135-AWG24# ή νικελική ταινία κανονικά, μήκος 70 mm ή σύμφωνα με τις απαιτήσεις του πελάτη |
Θερμοστάτης σειράς BHΕφαρμογή και καθοδήγηση
προστατευτής θερμοκρασίας,αποτελεσματική αξιόπιστη προστατευτική συσκευή ασφαλείας και συσκευές συναγερμού, χρησιμοποιούνται ευρέως σε διάφορους τύπους κινητήρων 1,5 ίππων,προστατευτής θερμοκρασίας, μηχανή συγκόλλησης με μετατροπέα,προστατευτής θερμοκρασίας, φθοριούχων λαμπτήρων, προστατευτικών θερμοκρασίας ηλεκτρικών συσκευών και άλλων ηλεκτρικών εξοπλισμού για την πρόληψη του υπερ-ρεύματος & υπερθέρμανσης που προκαλείται από μη φυσιολογική κατάσταση εργασίας.Τύποι που μπορούν να αντέξουν πίεση 3.5MPa είναι κατάλληλα για ενσωματωμένη εγκατάσταση κινητήρα επικαλυμμένου πλαστικού.
| Κωδικός |
Θερμοκρασία |
Κωδικός |
Θερμοκρασία |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Θερμοστάτη με σύντομη δράση Θερμοστάτης Βιμεταλική θερμοστάτη Θερμική ασφάλεια

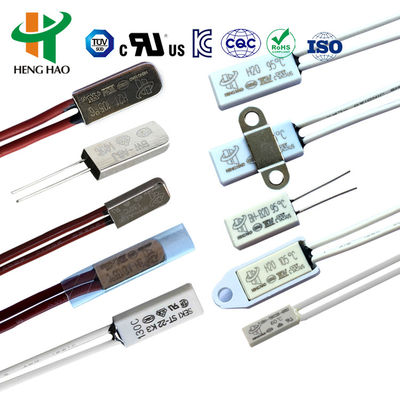

Η σειρά H20, H21 των καθολικών και ενισχυμένων προστατευτικών με μεγάλο μεταλλικό περίβλημα αποτελείται από το θερμικά αγωγό μεταλλικό περίβλημα, από δίμεταλλακτικά μέρη συγκολλημένα με σημείο επαφής από κράμα αργύρου,Διοχετικό στήριγμαΣε περίπτωση μη φυσιολογικής λειτουργίας, μαζί με την αύξηση της θερμοκρασίας του περιβάλλοντος στην καθορισμένη τιμή,Τα διμεταλλικά μέρη έχουν γρήγορη δράση.Όταν η συσκευή ψύχεται στην θερμοκρασία για ασφαλή λειτουργία, το σημείο επαφής θα κλείσει αυτόματα και θα επαναφέρει την κανονική λειτουργία.
Θερμικός προστατευτής σειράς KSD9700Προδιαγραφή
| Ηλεκτρικός βαθμός |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 16A |
| Ελεύθερη θερμοκρασία |
(30~150) ± 5°C· 5°C κάθε βήμα |
| Επαναφορά θερμοκρασίας |
2/3 της θερμοκρασίας δράσης με ανοχή ± 15°C. Η θερμοκρασία επαναφοράς μπορεί επίσης να παρέχεται σύμφωνα με τις απαιτήσεις των πελατών. |
| Χρόνος ζωής |
10000 φορές |
| Αντίσταση κλεισίματος: |
≤ 50mΩ |
| Αντίσταση μόνωσης: |
≥ 100mΩ |
| Ηλεκτρική ισχύς: |
- AC1500V/1min χωρίς φαινόμενα βλάβης και αναλαμπής.
|
| UL Αριθμός αρχείου |
Ε487478 |
| Πιστοποιητικό CQC αριθ. |
Κεφάλαια 1 και 2 |
| Αριθμός πιστοποιητικού TUV |
Β160592241002 |
KSD9700θερμοστάτηΔιάσταση
| Σχήμα |
Υπόθεση |
Μέγεθος (mm) |
πλάτος ((mm) |
Υψόμετρο (mm) |
Vol.&Current (Επεξεργασία) |
Σημείωση: |
| H20 |
Πλαστικό |
18.5 |
8 |
4 |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 10A |
#20 3135, τέλος 5mm
Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη
|
| H21 |
Χάλυβα |
18.5 |
7.3 |
3.8 |
| H21 |
Χάλυβα |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Χάλυβα |
15 |
6.6 |
3.2 |
Συνεχή 12V μέγιστο 12A· Συνεχή 24V μέγιστο 10A· AC-125V μέγιστο 8A· AC-250V |
#20 3135, #22 3266, #22 3135, τέλος 5mm
Η μέση αποτύπωση, μήκος είναι 70mm, ή σύμφωνα με την απαίτηση του πελάτη
|
| BH-B2D |
Πλαστικό |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Πλαστικό |
15 |
5.2 |
2.4 |
Συνεχής 12V μέγιστο 4A· Συνεχής 24V μέγιστο 3A· AC-125V μέγιστο 3A· AC-250V μέγιστο 2A |
3266-AWG24#, 3135-AWG24# ή νικελική ταινία κανονικά, μήκος 70 mm ή σύμφωνα με τις απαιτήσεις του πελάτη |
H20,H21Προστατευτής θερμοκρασίας σειράς Εφαρμογή
Η σειρά H20, H21 εφαρμόζεται σε μπαταρίες φόρτισης, βαλαστήρα, μασάζ, μικροκινητήρα, μετασχηματιστή, ηλεκτρικά εργαλεία, θερμοηλεκτρικές συσκευές και όργανα κλπ.
Η έγκριση πιστοποίησης προϊόντος UL,CQC,TUV και RoHS.
