Ελεγχόμενος διακόπτης θερμοκρασίας KSD9700 Ελεγκτής θερμοκρασίας Kw9700 Διακόπτης θερμοκρασίας
Αρχή και δομή του προστατευτικού θερμοκρασίας KSD9700
Οι οικουμενικοί και ενισχυμένοι προστατευτικοί μηχανισμοί των σειρών H20 και H21 με μεγάλο μεταλλικό περίβλημα αποτελούνται από θερμικά αγωγό μεταλλικό περίβλημα, δίμεταλλακτικά μέρη συγκολλημένα με σημείο επαφής από κράμα αργύρου,Διοχετικό στήριγμαΣε περίπτωση μη φυσιολογικής λειτουργίας, όταν η θερμοκρασία του περιβάλλοντος αυξηθεί στην καθορισμένη τιμή,Τα διμεταλλικά μέρη έχουν γρήγορη δράση.Όταν η συσκευή ψύχεται στην ασφαλή θερμοκρασία λειτουργίας, το σημείο επαφής κλείνει αυτόματα και επαναλαμβάνει την κανονική λειτουργία.
Προδιαγραφές θερμικών προστατευτικών συσκευών σειράς H20/H21
| Ηλεκτρικός βαθμός |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 16A |
| Ανοιχτή θερμοκρασία |
(30~150) ± 5°C· 5°C κάθε βήμα |
| Επαναφορά θερμοκρασίας |
2/3 της θερμοκρασίας δράσης με ανοχή ± 15°C. Η θερμοκρασία επαναφοράς μπορεί επίσης να παρέχεται σύμφωνα με τις απαιτήσεις των πελατών. |
| Ζωή |
10000 φορές |
| Αντίσταση κλεισίματος επαφής |
≤ 50mΩ |
| Αντίσταση μόνωσης |
≥ 100mΩ |
| Ηλεκτρική ισχύς |
AC1500V/1min χωρίς φαινόμενα βλάβης και αναλαμπής |
| Αριθμός αρχείου UL |
Ε487478 |
| Αριθμός πιστοποιητικού CQC |
Κεφάλαια 1 και 2 |
| Αριθμός πιστοποιητικού TUV |
Β160592241002 |
Διάμετροι του ελεγκτή θερμοκρασίας KSD9700
| Σχήμα |
Υπόθεση |
Διάμετρος (mm) |
Διάμετρο (mm) |
Υψόμετρο (mm) |
Δυναμική τάσης και ρεύματος |
Σημείωση: |

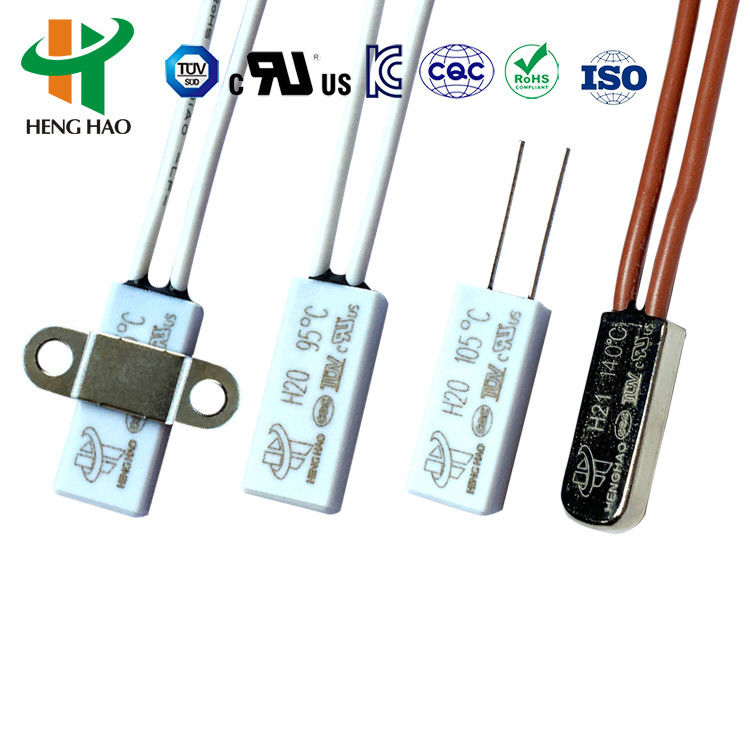

| H20 |
Πλαστικό |
18.5 |
8 |
4 |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 10A |
# 20 3135, τέλος 5mm μισό tripping, μήκος είναι 70mm, ή σύμφωνα με τις απαιτήσεις του πελάτη |
| H21 |
Χάλυβα |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Χάλυβα |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

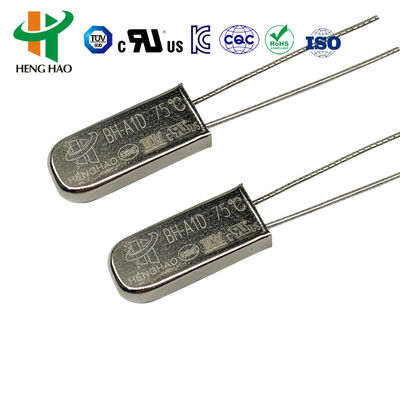

| BH-A1D |
Χάλυβα |
15 |
6.6 |
3.2 |
Συνεχή 12V μέγιστο 12A· Συνεχή 24V μέγιστο 10A· AC-125V μέγιστο 8A· AC-250V |
#20 3135, #22 3266, #22 3135, τέλος 5mm μισό tripping, μήκος είναι 70mm, ή σύμφωνα με τις απαιτήσεις του πελάτη |

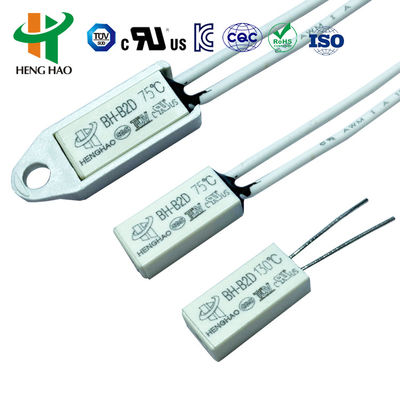

| BH-B2D |
Πλαστικό |
15 |
7.1 |
3.8 |
- |
- |

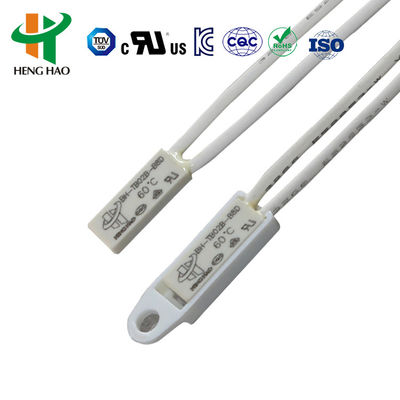

| BH-TB02B-B8D |
Πλαστικό |
15 |
5.2 |
2.4 |
Συνεχής 12V μέγιστο 4A· Συνεχής 24V μέγιστο 3A· AC-125V μέγιστο 3A· AC-250V μέγιστο 2A |
3266-AWG24#, 3135-AWG24# ή νικελική ταινία κανονικά, μήκος 70 mm ή σύμφωνα με τις απαιτήσεις του πελάτη |
Εφαρμογές για προστατευτές θερμοκρασίας της σειράς H20/H21
Οι σειρές H20 και H21 εφαρμόζονται σε μπαταρίες φόρτισης, βαλλάστες, μασάζ, μικροκινητήρες, μετασχηματιστές, ηλεκτρικά εργαλεία, θερμοηλεκτρικές συσκευές και όργανα.
Τύποι λειτουργίας
Τύπος χειροκίνητης επαναφοράς
Όταν η θερμοκρασία φτάσει στο εύρος θερμοκρασίας δράσης, θα πηδήξει γρήγορα και ο κινητός δίσκος θα αποσυνδεθεί.Όταν η θερμοκρασία μειώνεται σε ένα σταθερό σημείο θερμοκρασίας, το σημείο επαφής δεν μπορεί να επανασταθμιστεί μέχρι να επανασυνδεθεί το κύκλωμα με το πάτημα του κουμπιού επαναφοράς.επιτυγχάνεται ο σκοπός της σύνδεσης ή αποσύνδεσης του κυκλώματος και της επανεκκίνησης του κυκλώματος με χειροκίνητη επαναφορά.
Σημαντικές σημειώσεις:1. Αυτός ο τύπος χειροκίνητου θερμοστάτη επαναφοράς μπορεί να επαναφέρει την θερμοκρασία σε 20°C μετά την ενεργοποίηση του κλιματισμού με το πάτημα του κουμπιού επαναφοράς.Για τη διασφάλιση της κανονικής λειτουργίας, η απόσταση μεταξύ του κουμπιού επαναφοράς και του καλύπτη κλεισίματος δεν πρέπει να είναι μικρότερη από 20,4 mm.
Τύπος αυτόματης επαναφοράς
Όταν η θερμοκρασία φτάσει στο εύρος θερμοκρασίας δράσης, θα πηδήξει γρήγορα και ο κινητός δίσκος θα αποσυνδεθεί.Όταν η θερμοκρασία μειώνεται σε ένα σταθερό σημείο θερμοκρασίας, το σημείο επαφής μπορεί να επαναφέρει αυτόματα και να αρχίσει να λειτουργεί.
Το προϊόν έχει εγκρίσεις UL, CQC, TUV και RoHS.

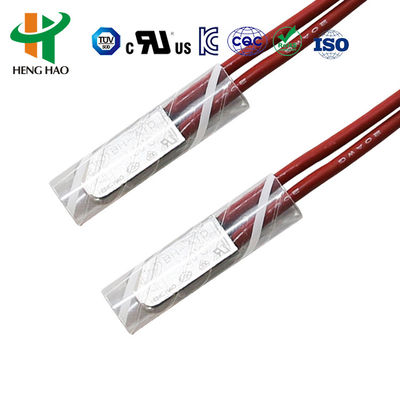

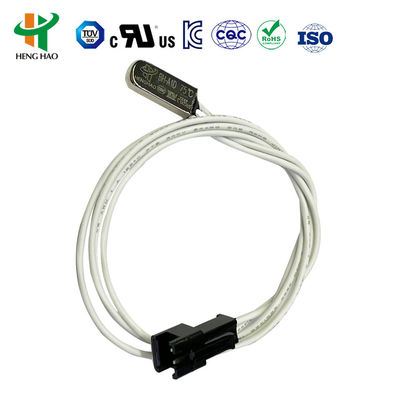

Εικόνες προϊόντων
