Λεπτομέρειες:
|
| Κύκλος ζωής: | 10000 | Τάση & ρεύμα: | 250V 16A |
|---|---|---|---|
| Τύπος επαφών: | κανονικά κλειστός ή κανονικά ανοικτός. | Τύπος διακοπτών: | αυτόματη αναστοιχειοθέτηση ή χειρωνακτική αναστοιχειοθέτηση |
| Σειρά θερμοκρασίας: | 50-150℃ | Περίπτωση: | μεγάλο περίβλημα μετάλλων |
| Υψηλό φως: | TUV KSD9700 διακόπτης θερμοκρασίας,Θερμικός προστάτης υπόθεσης KSD9700 μετάλλων,Αυτόματη θερμοστάτης αναστοιχειοθέτησης KSD9700 |
||
Θερμοστάτης σειράς bw/KSD9700θερμικόςπροστάτης/προστάτης θερμοκρασίας BW9700
H20, αρχή της θερμοστάτη σειράς H21 και δομή
H20, οι καθολικοί και ενισχυμένοι προστάτες H21serial με το μεγάλο περίβλημα μετάλλων αποτελούνται από το θερμικό αγώγιμο περίβλημα μετάλλων, διμεταλλικά μέρη που ενώνονται στενά με το ασημένιο σημείο επαφής κραμάτων, το αγώγιμο υποστήριγμα, τη στάση σταθεροποίησης μόνωσης, τη σταθερή λουρίδα επαφών και το καλώδιο αντίστασης θερμότητας. Σε περίπτωση ανώμαλης λειτουργίας, μαζί με την αύξηση της θερμοκρασίας περιβάλλοντος στην καθορισμένη αξία, τα διμεταλλικά μέρη εκτελούν τη γρήγορη δράση, ανοίγουν το σημείο επαφής, και αποσυνδέουν το κύκλωμα. Όταν η συσκευή δροσίζεται στη θερμοκρασία για την ασφαλή λειτουργία, το σημείο επαφής αυτόματα περίβολοι και να ανακτήσει την κανονική λειτουργία.
H20, προδιαγραφή του θερμικού προστάτη H21series
| Ηλεκτρική εκτίμηση | Ρεύμα-12V ανώτατο 12A Ρεύμα-24V ανώτατο 10A Ρεύμα-125V ανώτατο 8A Ρεύμα-250V ανώτατο 16A |
| Ανοικτή θερμοκρασία | (30~150) ±5°C 5°C ένα βήμα |
| Θερμοκρασία αναστοιχειοθέτησης | το 2/3 της θερμοκρασίας δράσης με την ανοχή της θερμοκρασίας αναστοιχειοθέτησης ±15°C. μπορεί επίσης να παρασχεθεί σύμφωνα με την απαίτηση των πελατών. |
| Χρόνοι ζωής | 10000 φορές |
| Αντίσταση περάτωσης επαφών: | ≤50mΩ |
| Αντίσταση μόνωσης: | ≥100mΩ |
| Ηλεκτρική δύναμη: |
|
| UL αρχειοθετήστε το αριθ. | E487478 |
| Πιστοποιητικό αριθ. CQC | CQC16002142880 |
| TUV πιστοποιητικό αριθ. | B160592241002 |
H20, διάσταση του θερμικού προστάτη H21series
| Πρότυπο | Περίπτωση | Μήκος (χιλ.) | πλάτος (χιλ.) | Υψηλός (χιλ.) | Vol.&Current | Καλώδιο μολύβδου |
| H20 | Πλαστικό | 18.5 | 8 | 4 | Ρεύμα-12V ανώτατο 12A Ρεύμα-24V ανώτατο 10A Ρεύμα-125V ανώτατο 8A Ρεύμα-250V ανώτατο 10A |
#20 3135, τέλος 5mm η μισή θέση σε λειτουργία, μήκος είναι 70mm, ή σύμφωνα με του πελάτη απαιτεί |

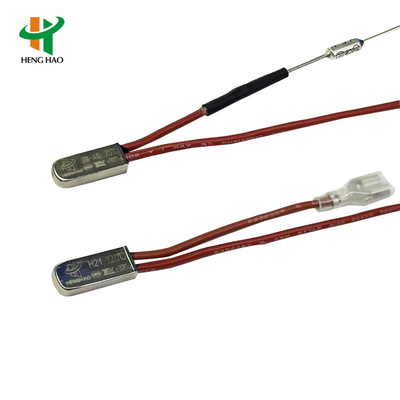

| H21 | Μέταλλο | 18.5 | 7.3 | 3.8 | ||
| H21 | Μέταλλο | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Μέταλλο | 15 | 6.6 | 3.2 | Ρεύμα-12V ανώτατο 12A Ρεύμα-24V ανώτατο 10A Ρεύμα-125V ανώτατο 8A Ρεύμα-250V |
#20 3135, #22 3266, #22 3135, τέλος 5mm η μισή θέση σε λειτουργία, μήκος είναι 70mm, ή σύμφωνα με του πελάτη απαιτεί |

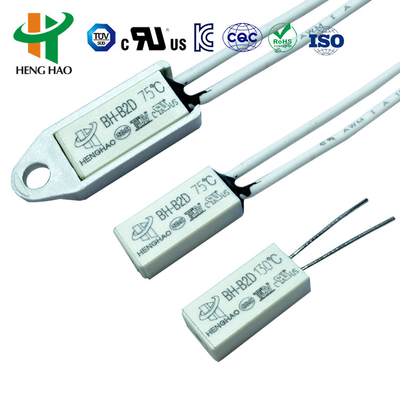

| BH-B2D | Πλαστικό | 15 | 7.1 | 3.8 | ||

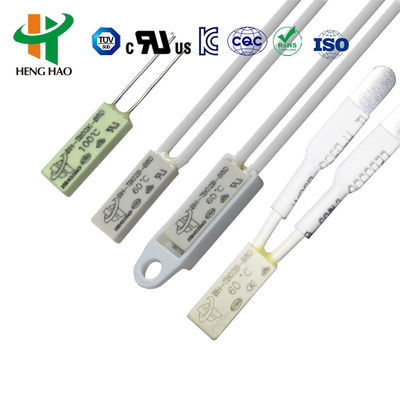

| BH-tb02b-B8D | Πλαστικό | 15 | 5.2 | 2.4 | Ρεύμα-12V ανώτατο 4A Ρεύμα-24V ανώτατο 3A Ρεύμα-125V ανώτατο 3A Ρεύμα-250V ανώτατο 2A | 3266-AWG24#, η λουρίδα 3135-AWG24# ή νικελίου κανονικά, μήκος είναι 70 χιλ. ή σύμφωνα με του πελάτη απαιτεί |
H20, εφαρμογή του προστάτη θερμοκρασίας H21series
H20, H21series ισχύει στη φορολογήσιμη μπαταρία, έρμα, massager, μηχανή μικροϋπολογιστών, μετασχηματιστής, ηλεκτρικά εργαλεία, θερμαίνει την ηλεκτρικά συσκευή και το όργανο κ.λπ.
3.1. Χειρωνακτικός τύπος αναστοιχειοθέτησης: Τα αισθαμένος τμήματα θερμοκρασίας αποτελούνται από τη διμεταλλική λουρίδα. Όταν η θερμοκρασία έφθασε στη σειρά θερμοκρασίας δράσης, θα πηδήσει γρήγορα και ο κινητός δίσκος αποσυνδέει. Όταν η θερμοκρασία μειώνεται σε ένα σταθερό σημείο θερμοκρασίας, το σημείο επαφής δεν μπορεί να επαναρυθμίσει μέχρι την επανασύνδεση του κυκλώματος με την ώθηση του κουμπιού αναστοιχειοθέτησης. Και έπειτα τα σημεία επαφής ανακτούν, φθάνοντας σε έναν σκοπό ή το κύκλωμα και το κύκλωμα από τη χειρωνακτική αναστοιχειοθέτηση. (Ευγενικά υπενθύμιση: 1.This ο τύπος χειρωνακτικής θερμοστάτη αναστοιχειοθέτησης μπορεί να επαναρυθμίσει πότε η θερμοκρασία μειώνεται 20 °C μετά από την αιφνιδιαστική δράση κατά συμπίεση του κουμπιού αναστοιχειοθέτησης. Και 4~6 Ν θα είναι ενδεδειγμένα παρακαλώ μην χρησιμοποιήστε πάρα πολλή δύναμη. 2. Για να εξασφαλίσουν την κανονική λειτουργία, η απόσταση μεταξύ του κουμπιού αναστοιχειοθέτησης και η στενή κάλυψη δεν πρέπει να είναι λιγότερο από 20.4mm. )
Το προϊόν UL, CQC, TUV και έγκριση πιστοποίησης RoHS.
