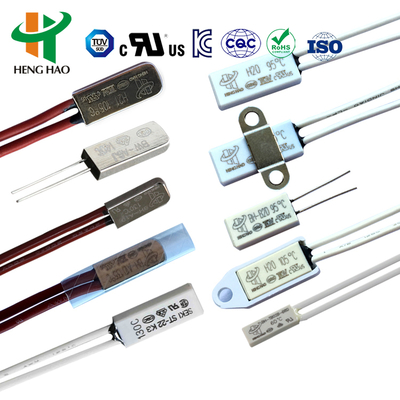

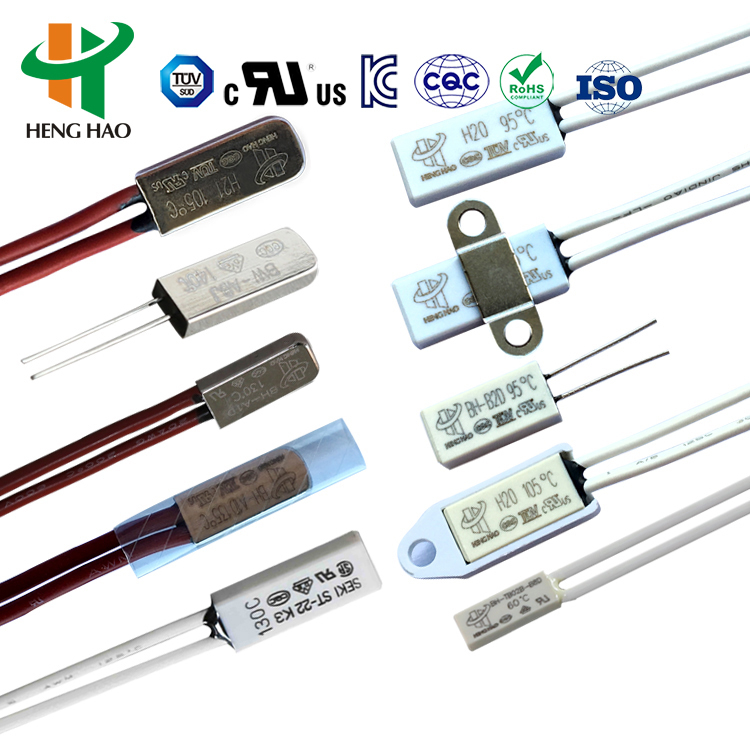

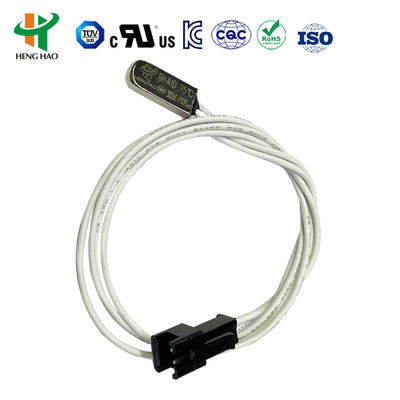

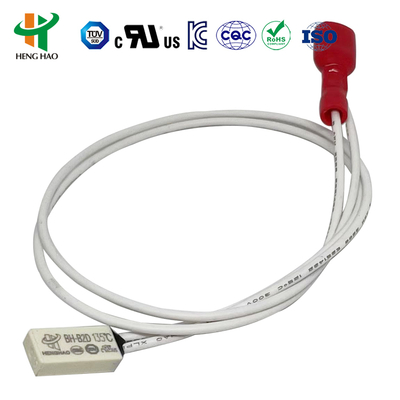

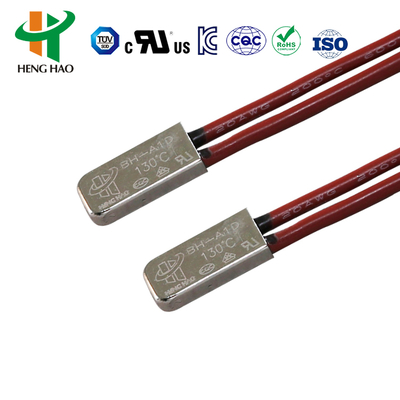

Θερμική ασφάλεια 9700K KSD9700 αυτόματης επαναφοράς, θερμική ασφάλεια BW9700, διμεταλλικός θερμοστάτης
Οι σειρές BW & BH που μπορούν να προστατεύσουν από υπερβολικό ρεύμα και υπερβολική θερμοκρασία είναι σφραγισμένες σταθερά, έχουν μικρή εσωτερική αντίσταση, δεν έχουν θόρυβο και επαναφέρονται αυτόματα. Όταν το ρεύμα διέρχεται από διμεταλλικά στοιχεία που είναι ευαίσθητα στη θερμοκρασία και το ρεύμα, η κατάσταση του διμεταλλικού στοιχείου θα αλλάξει από υπερβολική θερμοκρασία ή υπερβολικό ρεύμα για να διακόψει το κύκλωμα ή να ενεργοποιήσει το κύκλωμα. Η σειρά BH είναι ασφαλέστερη από τους κανονικούς προστατευτές, καθώς δεν υπάρχει υστέρηση επίδρασης θερμοκρασίας υπό συνθήκες ξαφνικού μεγάλου ρεύματος.
Θερμοστάτης σειράς BHΠροδιαγραφές
Ηλεκτρική βαθμολογία:
| Ηλεκτρική βαθμολογία: |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Θερμοκρασία ανοίγματος |
(30~150)±5°C; 5°C ανά βήμα |
| Θερμοκρασία επαναφοράς |
2/3 της θερμοκρασίας δράσης με ανοχή ±15°C. Η θερμοκρασία επαναφοράς μπορεί επίσης να παρασχεθεί σύμφωνα με τις απαιτήσεις των πελατών. |
| Διάρκεια ζωής |
10000 φορές |
| Μέγεθος |
Μ15mm Π7.1mm Υ3.8mm |
| Αγωγός |
#22 3266, τερματισμός μισής διαδρομής, το μήκος είναι 70mm, ή σύμφωνα με τις απαιτήσεις του πελάτη |
| Αριθμός αρχείου UL |
E487478 |
| Αριθμός πιστοποιητικού CQC |
CQC16002142880 |
| Αριθμός πιστοποιητικού TUV |
B160592241002 |
Θερμικός προστατευτής σειράς BHΔιαστάσεις
| Μοντέλο |
Θήκη |
Μήκος (mm) |
Πλάτος (mm) |
Ύψος (mm) |
Τάση & Ρεύμα |
Αγωγός |
| H20 |
Πλαστικό |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, τερματισμός 5mm
μισή διαδρομή, το μήκος είναι 70mm, ή σύμφωνα με τις απαιτήσεις του πελάτη
|
| H21 |
Μέταλλο |
18.5 |
7.3 |
3.8 |
| H21 |
Μέταλλο |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Μέταλλο |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266,#22 3135, τερματισμός 5mm
μισή διαδρομή, το μήκος είναι 70mm, ή σύμφωνα με τις απαιτήσεις του πελάτη
|
| BH-B2D |
Πλαστικό |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Πλαστικό |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# ή λωρίδα νικελίου κανονικά, το μήκος είναι 70 mm ή σύμφωνα με τις απαιτήσεις του πελάτη |
Θερμοστάτης σειράς BHΕφαρμογή και οδηγίες
Θερμικοί προστατευτές σειράς BH, αποτελεσματικός αξιόπιστος προστατευτής ασφαλείας και συσκευές συναγερμού, χρησιμοποιούνται ευρέως σε διάφορους τύπους κινητήρων 1,5 ίππων, συσκευή φωτισμού, μηχανή συγκόλλησης μετατροπέα, τροφοδοτικό διακόπτη, επαναφορτιζόμενη μπαταρία, στραγγαλιστικά πηνία λαμπτήρων φθορισμού, φορητά ηλεκτρικά εργαλεία, ηλεκτρικές συσκευές και άλλο ηλεκτρικό εξοπλισμό για την αποφυγή υπερβολικού ρεύματος και υπερθέρμανσης που προκαλούνται από μη φυσιολογική κατάσταση λειτουργίας. Οι ενισχυμένοι τύποι που μπορούν να αντέξουν πίεση 3,5MPa είναι κατάλληλοι για ενσωματωμένη εγκατάσταση κινητήρα με πλαστική επίστρωση.
| Κωδικός |
Θερμοκρασία |
Κωδικός |
Θερμοκρασία |
| 30 |
30℃ |
100 |
100℃ |
| 35 |
35℃ |
105 |
105℃ |
| 40 |
40℃ |
110 |
110℃ |
| 45 |
45℃ |
115 |
115℃ |
| 50 |
50℃ |
120 |
120℃ |
| 55 |
55℃ |
125 |
125℃ |
| 60 |
60℃ |
130 |
130℃ |
| 70 |
70℃ |
135 |
135℃ |
| 75 |
75℃ |
140 |
140℃ |
| 80 |
80℃ |
145 |
145℃ |
| 85 |
85℃ |
150 |
150℃ |
| 90 |
90℃ |
|
|
Θερμοστάτης σειράς BW / KSDΘερμικός προστατευτής 9700 / Θερμικός προστατευτής BW9700
Θερμοστάτης σειράς H20, H21Αρχή και δομή
Οι καθολικοί και ενισχυμένοι προστατευτές H20, H21 με μεγάλο μεταλλικό περίβλημα αποτελούνται από το θερμικά αγώγιμο μεταλλικό περίβλημα, διμεταλλικά μέρη συγκολλημένα με σημείο επαφής κράματος αργύρου, αγώγιμη βάση, βάση μόνωσης στερέωσης, σταθερή λωρίδα επαφής και καλώδιο αντοχής στη θερμότητα. Σε περίπτωση μη φυσιολογικής λειτουργίας, μαζί με την αύξηση της θερμοκρασίας περιβάλλοντος στην καθορισμένη τιμή, τα διμεταλλικά μέρη εκτελούν γρήγορη δράση, ανοίγουν το σημείο επαφής και αποσυνδέουν το κύκλωμα. Όταν η συσκευή ψυχθεί στη θερμοκρασία για ασφαλή λειτουργία, το σημείο επαφής θα κλείσει αυτόματα και θα αποκαταστήσει την κανονική λειτουργία.
Θερμικός προστατευτής σειράς H20, H21Προδιαγραφές
| Ηλεκτρική βαθμολογία: |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Θερμοκρασία ανοίγματος |
(30~150)±5°C; 5°C ανά βήμα |
| Θερμοκρασία επαναφοράς |
2/3 της θερμοκρασίας δράσης με ανοχή ±15°C. Η θερμοκρασία επαναφοράς μπορεί επίσης να παρασχεθεί σύμφωνα με τις απαιτήσεις των πελατών. |
| Διάρκεια ζωής |
10000 φορές |
| Αντίσταση κλεισίματος επαφής: |
≤50mΩ |
| Αντίσταση μόνωσης: |
≥100mΩ |
| Ηλεκτρική αντοχή: |
- AC1500V/1min χωρίς φαινόμενα βλάβης και εκκένωσης.
|
| Αριθμός αρχείου UL |
E487478 |
| Αριθμός πιστοποιητικού CQC |
CQC16002142880 |
| Αριθμός πιστοποιητικού TUV |
B160592241002 |
Θερμικός προστατευτής σειράς H20, H21Διαστάσεις
| Μοντέλο |
Θήκη |
Μήκος (mm) |
Πλάτος (mm) |
Ύψος (mm) |
Τάση & Ρεύμα |
Αγωγός |
| H20 |
Πλαστικό |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, τερματισμός 5mm
μισή διαδρομή, το μήκος είναι 70mm, ή σύμφωνα με τις απαιτήσεις του πελάτη
|
| H21 |
Μέταλλο |
18.5 |
7.3 |
3.8 |
| H21 |
Μέταλλο |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Μέταλλο |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266,#22 3135, τερματισμός 5mm
μισή διαδρομή, το μήκος είναι 70mm, ή σύμφωνα με τις απαιτήσεις του πελάτη
|
| BH-B2D |
Πλαστικό |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Πλαστικό |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# ή λωρίδα νικελίου κανονικά, το μήκος είναι 70 mm ή σύμφωνα με τις απαιτήσεις του πελάτη |
H20, H21Εφαρμογή θερμικού προστατευτή σειράς
Η σειρά H20, H21 είναι κατάλληλη για επαναφορτιζόμενη μπαταρία, στραγγαλιστικό πηνίο, μασάζ, μικροκινητήρα, μετασχηματιστή, ηλεκτρικά εργαλεία, ηλεκτρική συσκευή θέρμανσης και όργανο κ.λπ.
Το προϊόν έχει έγκριση πιστοποίησης UL, CQC, TUV και RoHS.
