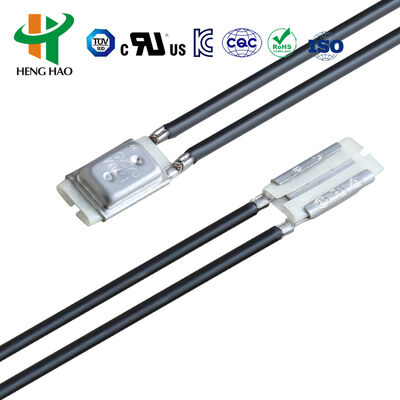

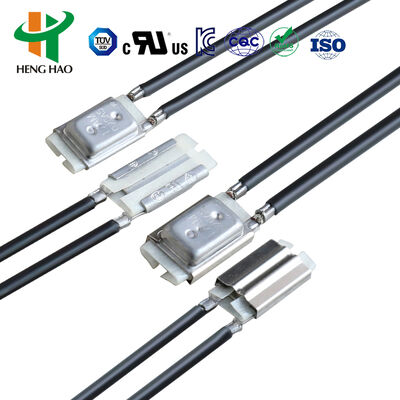

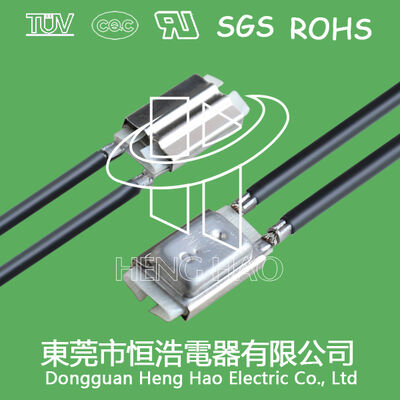

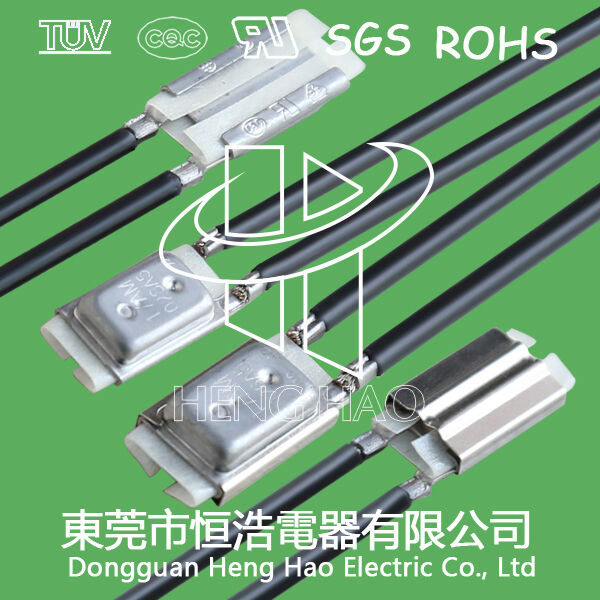

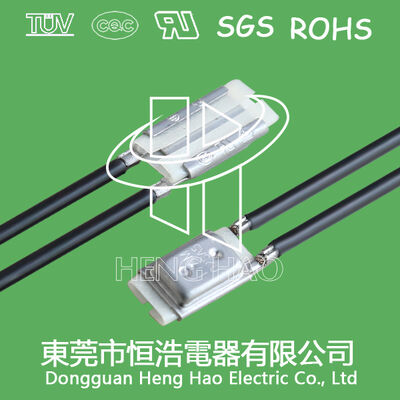

Θερμοστάτης με γρήγορη δράση της σειράς BH για μετασχηματιστή 17AM020A3
Θερμοστάτης σειράς BH / Μινιατούρα θερμική προστατευτική συσκευή / Θερμοστάτης επαναφορτιζόμενης μπαταρίας
Αρχή λειτουργίας και δομή
Οι θερμοστάτες της σειράς BW & BH παρέχουν αξιόπιστη προστασία κατά των συνθηκών υπερστροφής και υπερθερματισμού.και λειτουργία αυτόματης επαναφοράςΌταν το ρεύμα περνά μέσα από το θερμοκρασία-ευαίσθητο δίμεταλλικό στοιχείο, οι ανώμαλες συνθήκες προκαλούν την αλλαγή της κατάστασης του δίμεταλλού, είτε ανοίγοντας είτε κλείνοντας το κύκλωμα κατά περίπτωση.Η σειρά BH προσφέρει αυξημένη ασφάλεια χωρίς καθυστέρηση θερμοκρασίας κατά τις ξαφνικές περιπτώσεις υψηλού ρεύματος.
Τεχνικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Ηλεκτρικός βαθμός |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 16A |
| Ανοιχτή θερμοκρασία |
(30~150) ± 5°C· αυξήσεις 5°C |
| Επαναφορά θερμοκρασίας |
2/3 της θερμοκρασίας δράσης ± 15°C (διαθέσιμες εξατομικευμένες προδιαγραφές) |
| Κύκλος ζωής |
10, 000 πράξεις |
| Μέγεθος |
Δοκιμαστικό σύστημα |
| Σημείωση: |
# 22 3266, άκρη μισό tripping, μήκος 70mm (προσαρμοσμένα μήκη διαθέσιμα) |
| Αριθμός αρχείου UL. |
Ε487478 |
| Αριθμός πιστοποιητικού CQC. |
Κεφάλαια 1 και 2 |
| Αριθμός πιστοποιητικού TUV. |
Β160592241002 |
Μέγεθος και παραλλαγές μοντέλου
| Σχήμα |
Υπόθεση |
Διάμετρος (mm) |
Διάμετρο (mm) |
Υψόμετρο (mm) |
Δυναμική τάσης και ρεύματος |
Σημείωση: |
| H20 |
Πλαστικό |
18.5 |
8 |
4 |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 10A |
#20 3135, άκρο 5mm μισό τρικ, μήκος 70mm (προσαρμοσμένο διαθέσιμο) |
| H21 |
Χάλυβα |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Χάλυβα |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Χάλυβα |
15 |
6.6 |
3.2 |
Συνεχή 12V μέγιστο 12A· Συνεχή 24V μέγιστο 10A· AC-125V μέγιστο 8A· AC-250V |
#20 3135, #22 3266, #22 3135, άκρο 5mm μισό tripping, μήκος 70mm (προσαρμοσμένο διαθέσιμο) |
| BH-B2D |
Πλαστικό |
15 |
7.1 |
3.8 |
- |
- |
| BH-TB02B-B8D |
Πλαστικό |
15 |
5.2 |
2.4 |
Συνεχής 12V μέγιστο 4A· Συνεχής 24V μέγιστο 3A· AC-125V μέγιστο 3A· AC-250V μέγιστο 2A |
3266-AWG24#, 3135-AWG24# ή ταινία νικελίου, μήκους 70 mm (προσαρμοσμένη) |
Εφαρμογές και εγκατάσταση
Οι θερμικοί προστατευτές της σειράς BH χρησιμεύουν ως αποτελεσματικές και αξιόπιστες διατάξεις ασφαλείας για διάφορες εφαρμογές, μεταξύ των οποίων:
- 1κινητήρες 5 ίππων ισχύος
- Συσκευές φωτισμού και βαλλάστες
- Μηχανές συγκόλλησης με μετατροπέα
- Ηλεκτρικές πηγές ρεύματος για λειτουργία διακόπτη
- Συσκευές επαναφορτιζόμενων μπαταριών
- Μεταφορικά ηλεκτρικά εργαλεία
- Πυροσβεστήρες για λαμπτήρες φθορισμού
- Διαφορετικοί ηλεκτρικοί εξοπλισμός και συσκευές
Τα ενισχυμένα μοντέλα που μπορούν να αντέξουν πίεση 3,5MPa είναι κατάλληλα για ενσωματωμένη εγκατάσταση σε κινητήρες επικαλυμμένους με πλαστικό.
Αναφορά κωδικού θερμοκρασίας
| Κωδικός |
Θερμοκρασία |
Κωδικός |
Θερμοκρασία |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Θερμικοί προστατευτές της σειράς BW και της σειράς H20/H21
Αρχή λειτουργίας και δομή
Οι οικουμενικοί και ενισχυμένοι προστατευτές των σειρών H20 και H21 διαθέτουν μεγάλα μεταλλικά περιβλήματα με θερμικά αγωγικές ιδιότητες.Διοχευτικά ράμματαΚατά τη διάρκεια της μη φυσιολογικής λειτουργίαςΗ αύξηση της θερμοκρασίας του περιβάλλοντος ενεργοποιεί το διμεταλλικό στοιχείο για να ανοίξει γρήγορα τις επαφές και να αποσυνδέσει το κύκλωμα.Η αυτόματη επαναφορά πραγματοποιείται όταν οι θερμοκρασίες επιστρέψουν σε ασφαλή επίπεδα λειτουργίας.
Τεχνικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Ηλεκτρικός βαθμός |
Συνεχής 12V μέγιστη 12A· Συνεχής 24V μέγιστη 10A· AC-125V μέγιστη 8A· AC-250V μέγιστη 16A |
| Ανοιχτή θερμοκρασία |
(30~150) ± 5°C· αυξήσεις 5°C |
| Επαναφορά θερμοκρασίας |
2/3 της θερμοκρασίας δράσης ± 15°C (διαθέσιμες εξατομικευμένες προδιαγραφές) |
| Κύκλος ζωής |
10, 000 πράξεις |
| Αντίσταση κλεισίματος επαφής |
≤ 50mΩ |
| Αντίσταση μόνωσης |
≥ 100mΩ |
| Ηλεκτρική ισχύς |
AC1500V/1min (χωρίς βλάβη ή αναλαμπή) |
| Αριθμός αρχείου UL. |
Ε487478 |
| Αριθμός πιστοποιητικού CQC. |
Κεφάλαια 1 και 2 |
| Αριθμός πιστοποιητικού TUV. |
Β160592241002 |
Εφαρμογές
Οι θερμικοί προστατευτές των σειρών H20 και H21 είναι κατάλληλοι για επαναφορτιζόμενες μπαταρίες, βαλλάστες, μασάζ, μικροκινητήρες, μετασχηματιστές, ηλεκτρικά εργαλεία, συσκευές θέρμανσης και διάφορα όργανα.
Πιστοποιητικά:Είναι σύμφωνη με τα UL, CQC, TUV και RoHS.
